设备说明

1.1 设备用途

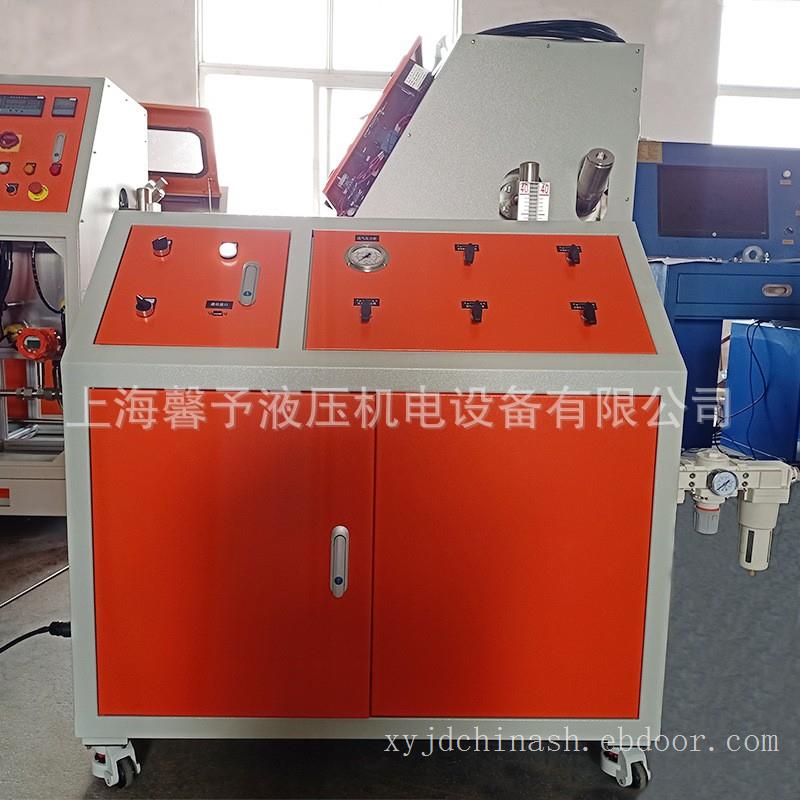

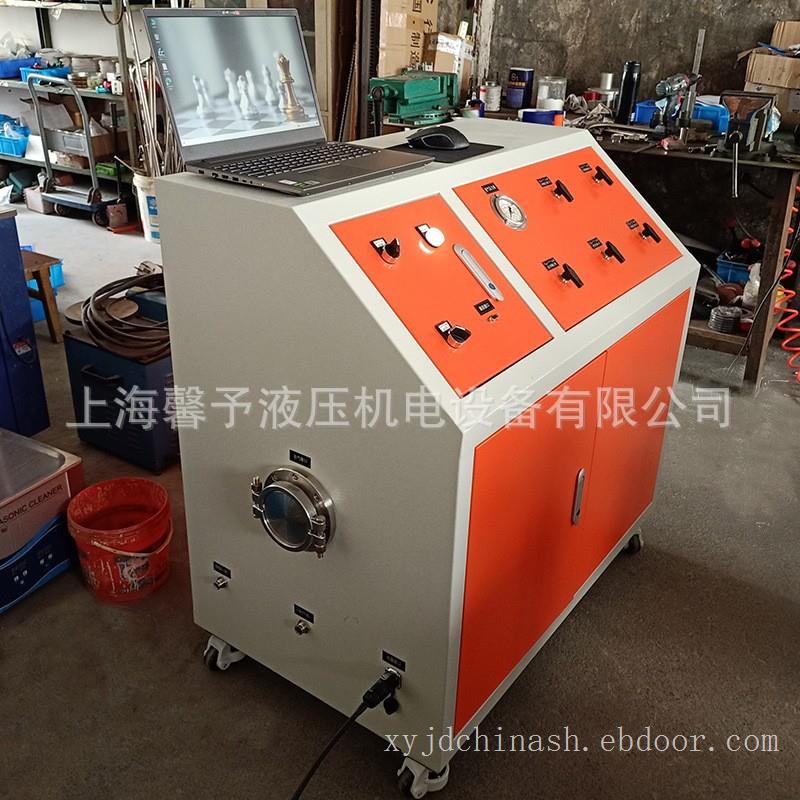

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品流量测试的系统，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

设备外形尺寸：1400x800x1400（长x宽x高mm）

测试产品：阀门

测试方式：流量试验

试验介质：水

流量测量范围：1～10m3/h

流量测量精度：±0.5%

压力测量精度：±0.2%

温度测量精度：±0.5%

介质温度：常温～50℃

环境温度：常温

液箱容积：50L

试验工位：1工位

气源要求：6～8bar

电源电压：AC380V/220V 50Hz

系统总功率：5KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
